Компания ЗЕРЦ (Москва) в течении последних 15 лет выпускает медицинское оборудование и медицинскую мебель. До сих пор это были достаточно сложные аппараты вроде гинекологических и лор- комбайнов, электромеханических кресел для гинекологии, проктологии, урологии и лор отделений.
Выпускались и электромеханические кушетки с одним или двумя электромеханическими приводами для кабинетов УЗИ диагностики и процедурных кабинетов. В каталоге оборудования были и универсальные медицинские тележки для аппаратуры и эндоскопического оборудования.
Компания много лет занимается комплексным оснащением медицинских центров и медицинских учреждений, включая оборудование и мебель.
При оснащении государственных учреждений часто бывают запросы на транспортные тележки для внутриотделенческой и межкорпусной транспортировки пациентов. Приходилось обращаться к поставщикам этого оборудования, и это увеличивало срок поставки и стоимость оснащения.
Рис.1 Транспортировка каталочного пациента
Руководство компании обратилось к конструкторскому отделу с заданием разработки универсальной транспортной медицинской тележки, которая могла быть использована во всех медицинских подразделений различных медицинских учреждений.
Конструкторы и маркетологи провели анализ подобного оборудования, который представлен на российском рынке. Изучался опыт иностранных компаний- лидеров по поставке подобного оборудования в первую очередь итальянских и немецких компаний.
Была разработана собственная концепция медицинского транспортного средства.
Конструкторы общались с работниками приемных отделений и хирургический и операционных блоков стационаров- тех отделений, где наиболее часто используется транспортировка лежачих пациентов. Были собраны положительные и негативные отзывы о транспортных тележках от персонала, который непосредственно использует их в своей повседневной работе.
Оказалось, что необходимо разработать не одну, а две модели тележек. Одну для транспортировки пациентов с головной секцией и вторую со съемными носилками. И та и другая модели пользуются спросом в стационарах и приемных отделениях, но объединение их в одной модели выходило слишком накладно. Были разработаны рабочие чертежи и собраны первые тележки обоих моделей.
Тележка с головной секцией имеет мягкое двухсекционное ложе с регулируемой головной секцией. Для удобства пациента головная секция может подниматься на угол до 45 градусов. Регулировка головной секции осуществляется при помощи бесступенчатого самозаклинивающегося механизма.
Для удобства перемещения тележка оснащена обрезиненными колесами большого диаметра. Два из них имеют затормаживающие механизмы. Все колеса поворотные и самоориентирующиеся при движении.

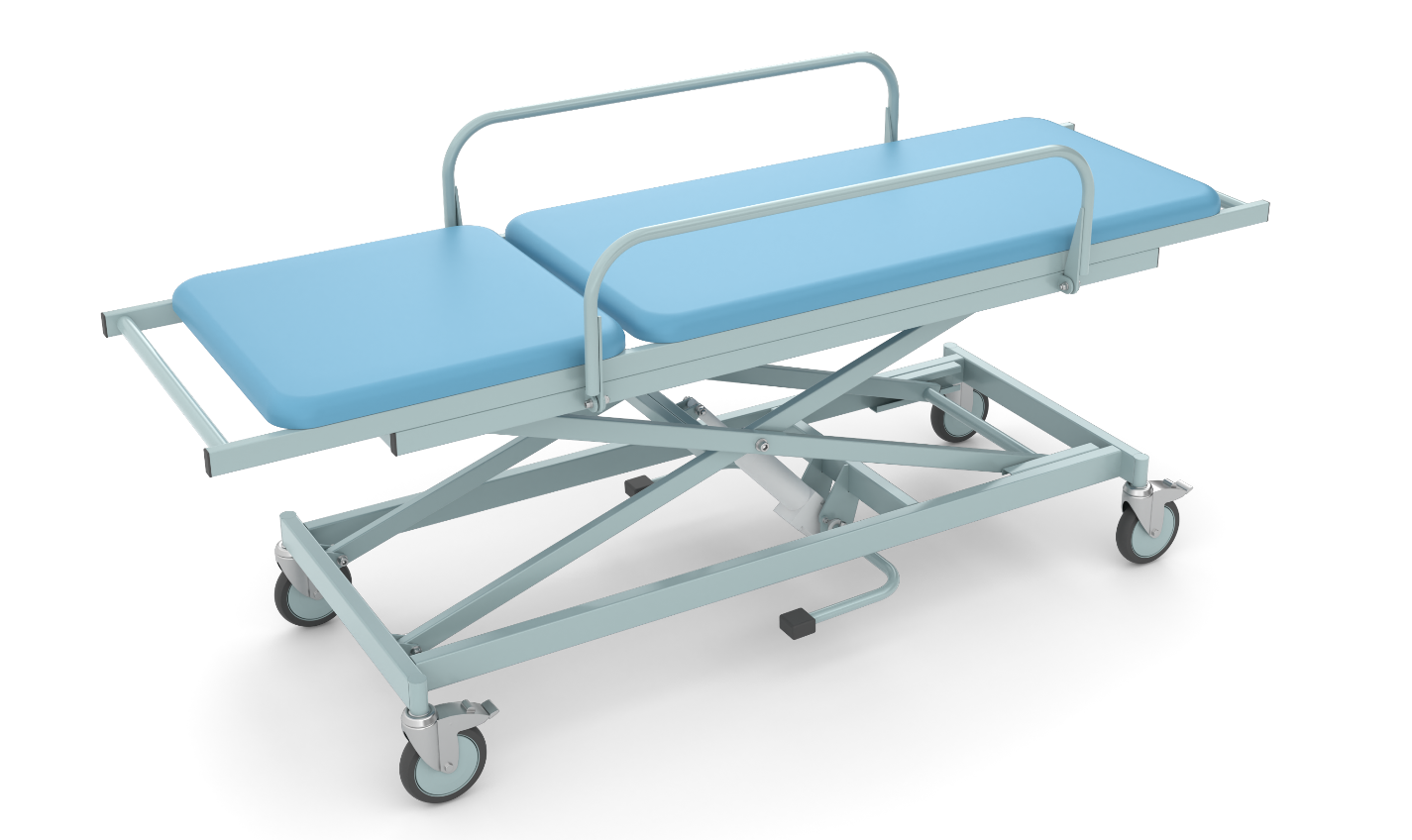

Рис.2 Тележка- каталка ЗЕРЦ с головной секцией
Регулировка по высоте ложа тележки осуществляется за счет гидропривода, который приводит в действие от ножной педали. Причем для удобства персонала педали сделаны по обе стороны тележки. Регулировка по высоте осуществляется в пределах от 75 до 95 см. Это как раз та необходимая высота, для того чтобы поднять тележку до уровня операционного стола, чтобы можно было без труда переместить пациента на стол и минимальная высота, которая позволяет опустить тележку до уровня ложа палатной кровати и легко переместить пациента на кровать.
Несколько слов о конструкции рамы. Инженерами выбрана конструкция пространственной крестообразной рамы. Это наиболее прочная рама, подвижные части которой не требуют сложных приводов и сохраняют достаточную жесткость конструкции.
По бокам тележки- каталки установлены два боковых опускающихся ограждения, которые легко убираются при перекладывании пациента и поднимаются во время транспортировки.
Максимальная грузоподъёмность тележки составила 170 кг. Пациенты такого веса могут легко подниматься и опускаться при помощи гидравлического привода.
Длина ложа тележки составляет 190 см, а его ширина 71 см. Это стандартные размеры ложа для транспортировки пациента.
Несмотря на массивную конструкцию каталки ее вес составляет всего 40 кг, что не составляет большого труда для ее перемещения медицинским персоналом.
Мягкое ложе каталки может, которое выполнено из устойчивой к истиранию и воздействию агрессивных дезинфицирующих препаратов выполнено из медицинской винилис – кожи, сертифицированной для медицинских изделий. В палитре покрытий имеются 25 цветов, которые заказчик может выбрать по своему усмотрению.
В качестве дополнительных опций каталка может быть оснащена держателем для одноразовых простыней и инфузионной стойкой.

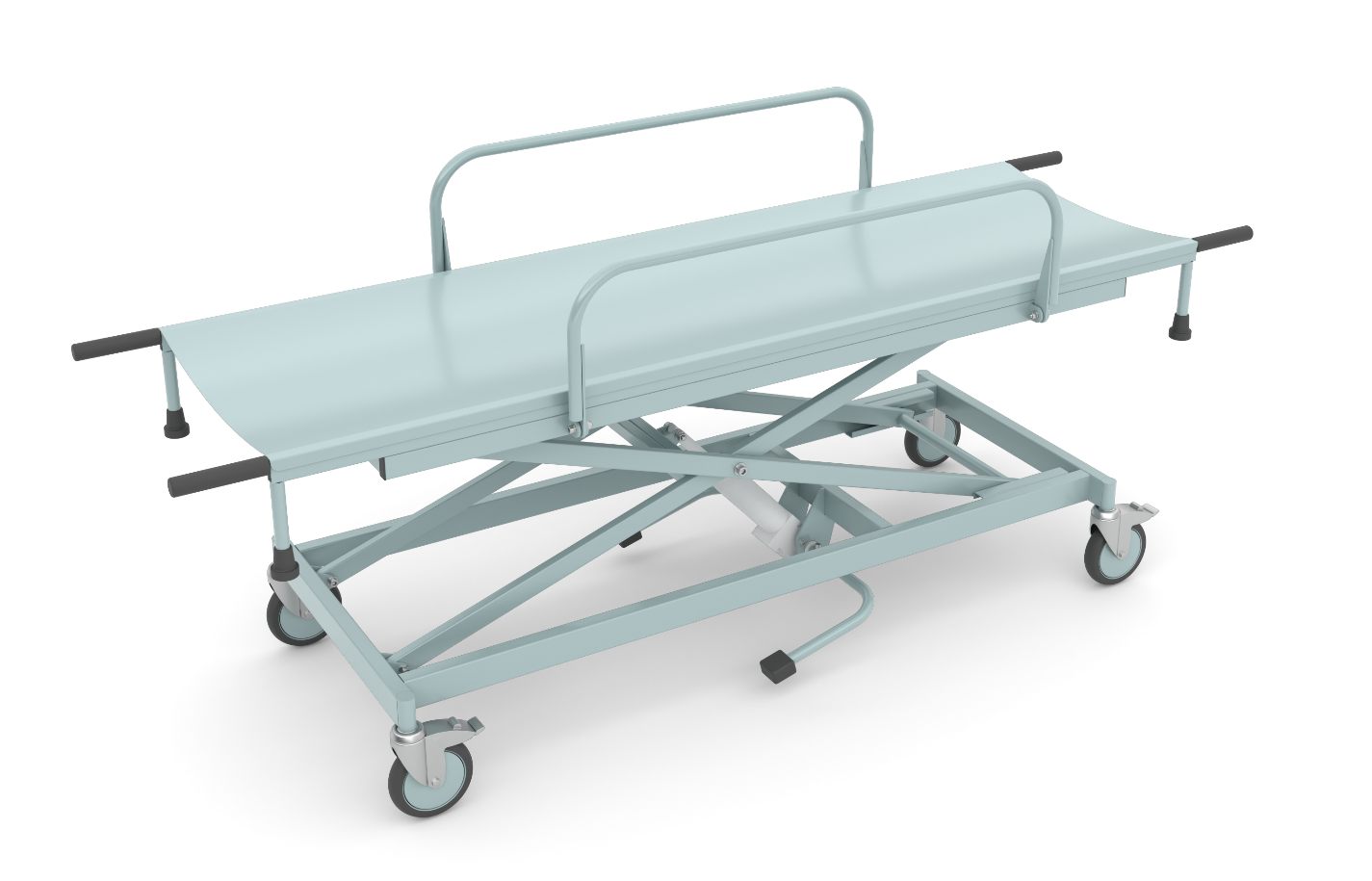

Рис.3 Тележка- каталка Зерц без головной секции
Конструкция второй тележки в своих основных элементах напоминает первую тележку за одним дополнением. На подвижной раме тележки, которая так же может подниматься и опускаться при помощи гидропривода расположены съемные носилки, с ручками с обрезиненными рукоятками и стоевыми ножками с обрезиненным основанием.
Основные эксплуатационные характеристики второй модели тележки удалось сохранить, несмотря на усложнение конструкции. Неизменными остались высота перемещения ложа, и его размер. Остались те же две педали по бокам тележки для приведения в действие механизма подъема. Вес каталки и грузоподъемность так же не изменились. Единственное отличие от предыдущей модели — это металлическое ложе
По своим техническим и эксплуатационным параметра тележка- каталка производства Зерц стоит наравне с западными конкурентами. Несмотря на премиальные характеристики изделия его цена лежит в бюджетном диапазоне, что делает эти модели привлекательными как для частного , так и для гос. сектора оказания медицинской помощи.
