Ловушки нефти и газа и их типы

Ловушки нефти и газа и их типы

Ловушкой в нефтегазовой геологии называется часть природного резервуара, ограниченная сверху и с боков покрышками, и в которой теоретически возможно образование скоплений нефти и газа. В природных условиях резервуары всегда заполнены подземными водами. Воды эти в основном седиментационные, захороненные совместно с образующейся горной породой. Молекулы и пузырьки нефти и газа, имея меньший удельный вес, в водной среде обладают энергией и способностью перемещаться к зоне пониженных давлений в направлении к кровле резервуара. Всплывание частиц нефти и газа будет происходить до достижения слоев – покрышек. Дальнейшее движение нефти и газа возможно в боковом направлении, если кровля резервуара имеет некоторый наклон.

Подземные воды, содержащие молекулы углеводородов и пузырьки нефти и газа в свою очередь испытывают движение внутри резервуара.

Любые перемещения нефти, газа и подземных вод в земной коре называются миграцией. Боковая миграция микроскоплений нефти и газа вдоль по резервуару будет происходить до достижения ловушки. В пределах ловушки отдельные пузырьки, пленки и струйки нефти и газа сливаются друг с другом, образуя более крупные скопления –залежи.

По форме и условиям происхождения различаются ловушки

антиклинального (структурного) типа

неантиклинального типа:

  • литологического типа
  • стратиграфического типа
  • тектонического типа

смешанного (комбинированного) типа:

  • структурно-литологические
  • структурно-стратиграфические
  • структурно-тектонические

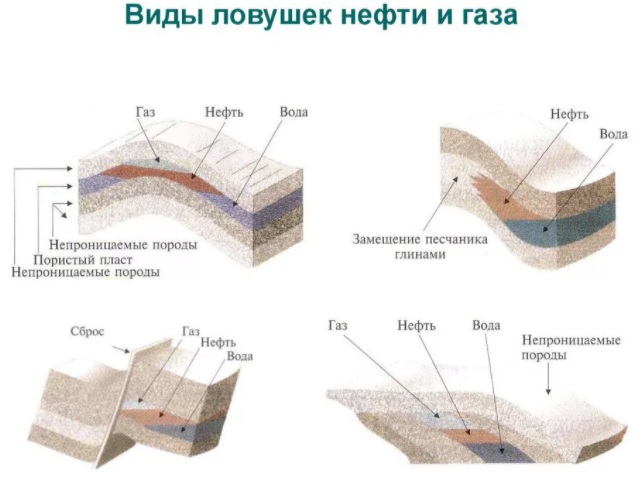

виды ловушек нефти и газа

Антиклинальные ловушки

Ловушки антиклинального (структурного) типа представляют собой куполовидную или брахиантиклинальную складку. Это наиболее широко распространенный тип ловушек, образующийся в результате локального воздействия на слои горных пород тектонических сил, направленных поперечно (вертикально). В практике геологоразведочных работ такие ловушки (структуры) называются локальными поднятиями. Размеры их в плане составляют несколько километров по ширине и длине, реже достигают 10 километров по длинной оси. Складки более крупных размеров называются куполовидными поднятиями и валами. Они представляют собой зональные структурные ловушки (зоны нефтегазонакопления), состоят из нескольких локальных поднятий. Куполовидные поднятия в плане имеют более или менее округлую форму, валы – удлиненную форму. Антиклинальные складки – ловушки более высокого ранга называются сводами или мегавалами. Размеры их по ширине и длине достигают 100-200 км. Они относятся к разряду региональных ловушек, состоят из множества валов, куполов и локальных поднятий. Примерами сводов являются Сургутский свод, Нижневартовский свод.

К настоящему времени в пределах Западно-Сибирской нефтегазоносной провинции выявлено свыше 3 тысяч локальных поднятий, из них более чем 600 содержат залежи нефти и газа.

Литологические ловушки

Ловушки литологического типа образуются в зонах выклинивания проницаемых пластов–резервуаров и литологического замещения пород-коллекторов непроницаемыми породами, размещаются на моноклиналях, на бортах прогибов, впадин, на склонах сводов и мегавалов. По форме они могут быть пластовыми, линзовидными, гнездовидными, шнурковыми и т.д. Области их развития контролируются береговыми линиями древних морей, баровыми, рифовыми островами, руслами древних рек, сложенных песками, галечниками. Масштабы проявления таких ловушек бывают разными – от местных (локальных) до зональных и региональных. Ловушки стратиграфического типа образуются под поверхностью стратиграфических перерывов и угловых несогласий в результате срезания эрозией древних проницаемых толщ и последующего перекрытия их более молодыми непроницаемыми слоями. Форма таких ловушек, как правило, пластовая. Масштабы их проявления чаще региональные.

Тектонические ловушки

Ловушки тектонические экранированного типа образуются в зонах тектонических разломов типа сбросов, взбросов и надвигов. В результате взаимоперемещений тектонических блоков проницаемые пласты приходят в соприкосновение с непроницаемыми, либо экранируются тектоническими глинами зоны разлома. Масштабы развития таких ловушек зависят от размеров и количества разломов.

Ловушки нефти и газа смешанного типа

Ловушки смешанного типа образуются при одновременном участии в процессе их формирования нескольких факторов. Они могут быть структурно-литологического, структурно-стратиграфического, структурно-тектонического типов.
