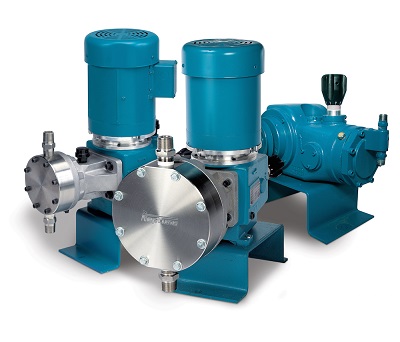

НД насосы дозировочные

НД насосные дозировочные, применение:

На протяжении уже нескольких десятков лет в нашей стране производятся НД насосы дозировочные, и они нашли достаточно большое применение и использование в самых различных сферах деятельности и отраслях производства.

Различаются НД насосы дозировочныепо мощностям: агрегаты с мощностью привода 0.25; 0.37 кВт (серия АР30), 0.55 кВт (серия АР33). В серии АР33 идет разделение на агрегаты одноплунжерные (НД…) и агрегаты двухплунжерные (2НД…). Следующие агрегаты с мощностями привода 0.55; 1.1; 1.5; 2.2; 3.0; 4.0 кВт (серия АР31 и АР32)

 НД насосы дозировочные, конструктивные характеристики:

 Дозировочные насосы – это аналог агрегатов типа НД. Ручная регулировка коэффициента полезного действия, которая возможна только при остановке электронасосных агрегатов – главная особенность НД насосов дозировочных.

НД насосы дозировочные производятся четырех типов: АР30; АР31; АР32; АР33

Главные составляющие НД насоса дозировочного – это редуктор, один - два гидроцилиндра и, собственно, электродвигатель. Предназначение редуктора в НД насосах дозировочных: превращение вращательного движения приводного вала в возвратно-поступательное движение плунжера. Благодаря смене длины хода плунжера, координируется подача агрегата. С помощью регулировочного кольца, во время неактивного электродвигателя привода, возможно выставление величины хода плунжера. Возле деления шкалы лимба (который соответствует нужной длине хода) устанавливается риска регулировочного кольца. Главные составляющие гидроцилиндра: плунжера, шариковые клапаны (всасывающие и нагнетательные), гильза с уплотнительным элементом. Благодаря возвратно-поступательному движению в гильзе плунжера, рабочая жидкость засасывается, проходя через клапаны. Всасывающий клапан НД насоса  дозировочного, на который действует свой вес шарика, закрывается, во время перемещения плунжера вперед. При этом в ходовой части гидроцилиндра НД насоса дозировочного жидкость выталкивается в напорный трубопровод через нагнетательный клапан.

У агрегатов НД насосов дозировочных с подачей  до 6.3 литров/час включительно, на корпус гильзы, с помощью рамки, крепится корпус всасывающего клапана и нагнетательного. В агрегатах НД насосах дозировочных, в которых подача составляет от 10 до 250 литров/час включительно, крепления с помощью рамки или резьбовых соединений.

Для выполнения функции привода в агрегатах НД насосов дозировочных используется электродвигатель асинхронный короткозамкнутый фланцевый из серии АИР (общепромышленного назначения), либо 4А (при высоком уровне взрывозащиты).

НД насосы дозировочные серии АР30 имеют в составечервячный редуктор, который используется в агрегате, для полной стабилизации работы в кратковременном и непрерывном режиме. Благодаря повышению работоспособности и улучшению червячной пары, в НД насосах дозировочных достигнуто снижение механических потерь, а также повышен коэффициент полезного действия привода.

НД насосы дозировочные серии АР33соответсвуют  по параметрам аналогу серии АР31. Отличительные особенности НД насосов дозировочных серии АР33: более модернизированные облегченные редукторы. Благодаря ним, масса  НД насоса дозировочного агрегата снижена, при этом эксплуатационные характеристики остались те же. Следует добавить, что также добавлена возможность  объединять двухплунжерные агрегаты.

 НД насосы дозировочные, технические характеристики:

 НД насосы дозировочные серии АР30: мощность электродвигателя 0.25 и 0.37 кВт.  Максимальная степень управления расстоянием хода плунжера от 0 мм до16 мм. Рабочая степень управления расстоянием хода плунжера от 4 мм до16 мм.

 НД насосы дозировочные серии АР33: Максимальная степень управления расстоянием хода плунжера от 0 мм до32 мм. Рабочая степень управления расстоянием хода плунжера от 8 мм до32 мм.

 НД насосы дозировочные серии АР31 и АР32: Максимальная степень управления расстоянием хода плунжера от 0 мм до 60 мм. Рабочая степень управления расстоянием хода плунжера от 15 мм до 60 м
