Клапан поворотный запорный I.B.C

Техническое описание

Клапан представляет собой арматуру с центрической конструкцией с нижней цапфой и верхним управляющим валом соединеным с тарелкой при помощи четырехгранника. Корпус отлитый вместе с шейкой и верхним фланцем. Седло состоит из заменяемой манжеты, которая одновременно выпоняет функцию фланцевого уплотнения. Сальник вала состоит из двух “О“-колец. Верхний фланец соответствует норме ISO 5211, конец вала приведен в таблице размеров. Клапаны запорные в  исполнении с ручным рычагом или редуктором можно устанавливать на вертикальные и горизонтальные трубопроводы в любую позицию, в исполнении с электроприводом или пневмоприводом согласно инструкций производителей приводов. Клапан испытывается согласно нормам DIN 3230, API 598, ČSN 13 3060. Документация согласно нормам EN 10 204 или ČSN 13 3060.

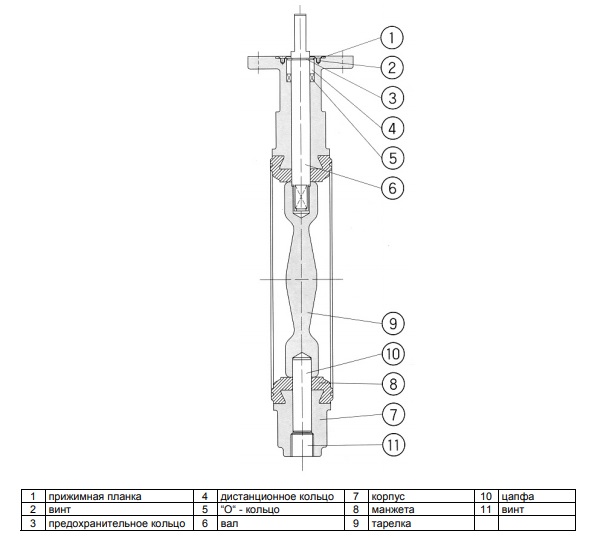

1. прижимная планка 2. винт 3. предохранительное кольцо 4. дистанционное кольцо 5. “О“ - кольцо 6. вал 7. корпус

8. манжета 9. тарелка 10. цапфа 11. винт

Управление

Клапаны диаметром до DN (Ду) 200 стандартно оснащены ручным рычагом с 10-ти позиционной фиксацией, и диаметром свыше DN (Ду) 250 редуктором с маховиком. Запорными клапанами можно также управлять при помощи электропривода, пневмопривода или гидропривода.

Применение

В виде запорной или регулирующей арматуры для неагрессивных и агрессивных жидкостей, газов и пара. Условное давление PN (Ру) 6, 10, 16 до диаметра не более DN (Ду) 1200. Максимальный перепад давления на затворе для всех диаметров 0.6, 1, 1.6 МПа. Клапан можно применять для температуры от –20оС до +150оС согласно материального исполнения манжеты.

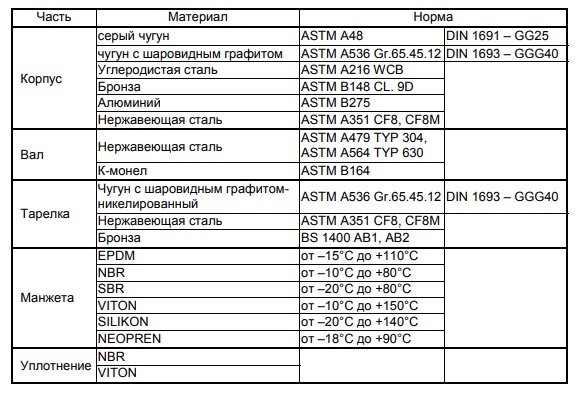

Материал исполнения

Преимущества



Очень хорошая герметичность на обеих сторонах затвора.

Более дешевый вариант по сравнению с задвижкой, шаровым краном или вентилем.

Очень хорошая стойкость против коррозии, корпус и вал не имеют контакта с рабочей средой.

Корпус с внешней стороны защищен эпоксидным покрытием.

Не надо использовать уплотнение, уплотняющую функцию выполняет манжета клапана.

Самоцентрирующаяся тарелка, благодаря плавающему присоединению.

Малый вес.

Цапфа стойкая к выбиванию, верхняя цапфа плотно прижата прижимной планкой.

Простая замена манжеты без специальных инструментов.

Простая установка разных типов приводов (электропривод, пневмопривод, гидравлический привод, редуктор).

Широкий диапазон применяемых материалов для разных условий эксплуатации.

Функция самоочищения.

Минимальная потеря при протекании потока и низкая турбулентность протекания.

Надежное регулирование потока.

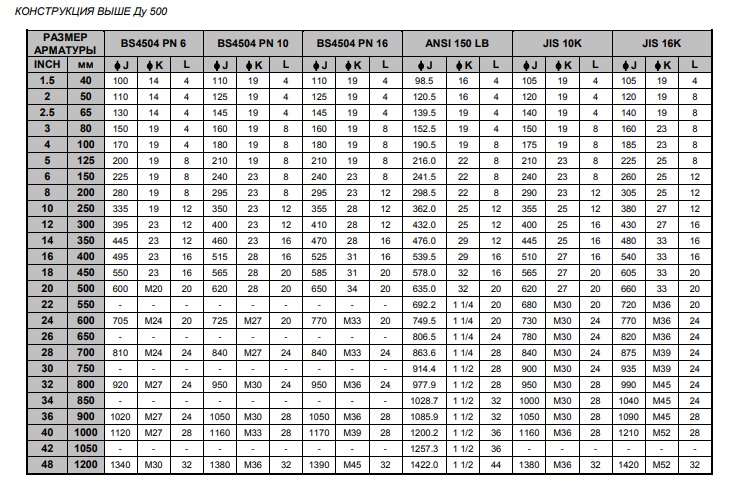

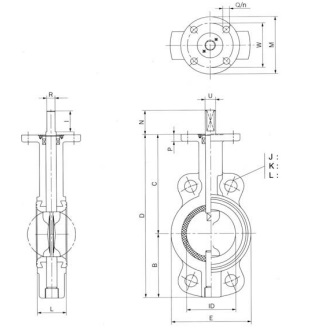

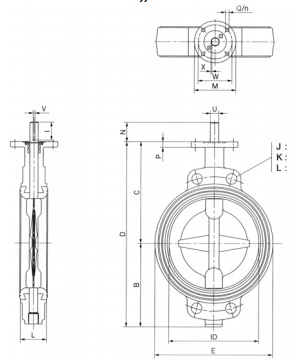

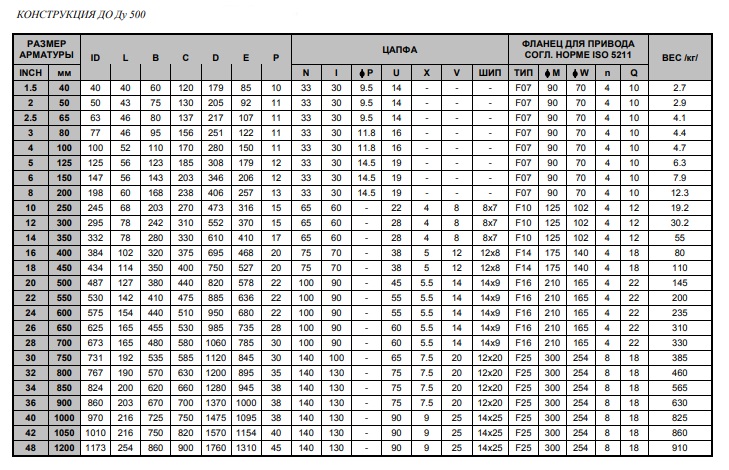

ТИП : „WAFER“


ТИП : „WAFER“

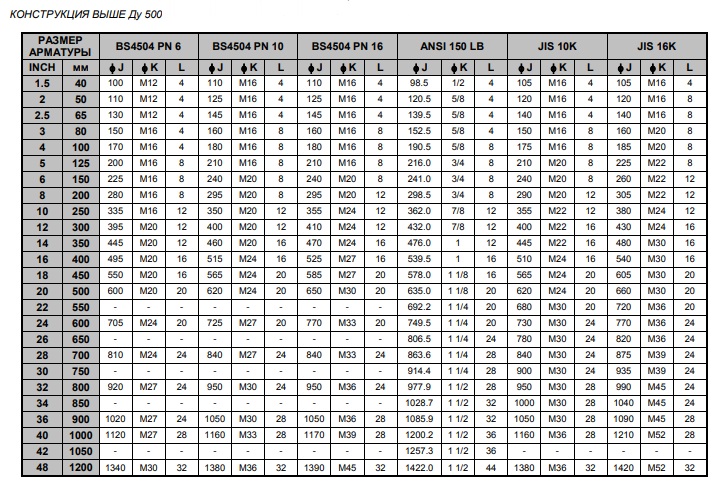

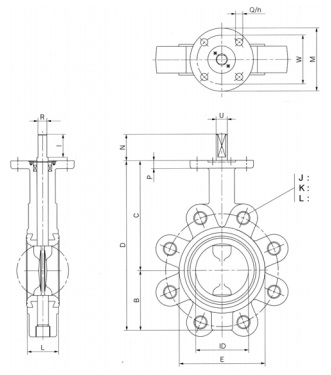

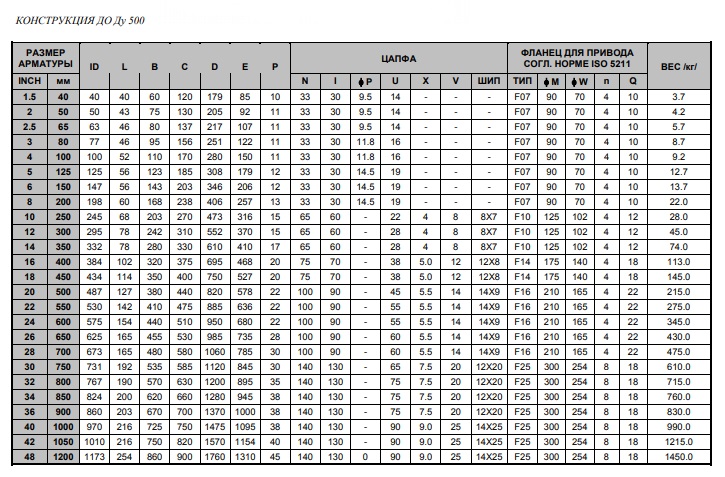

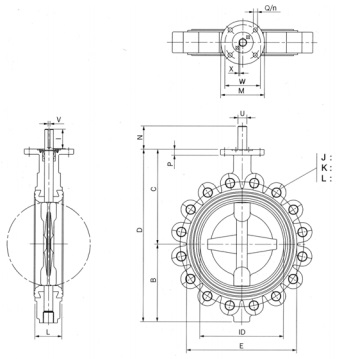

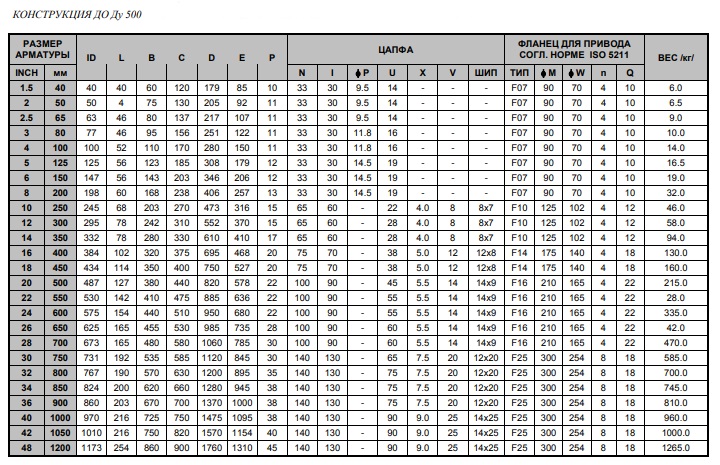

ТИП : „LUG“

ТИП : „LUG“

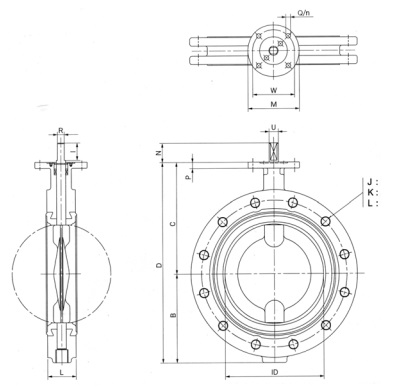

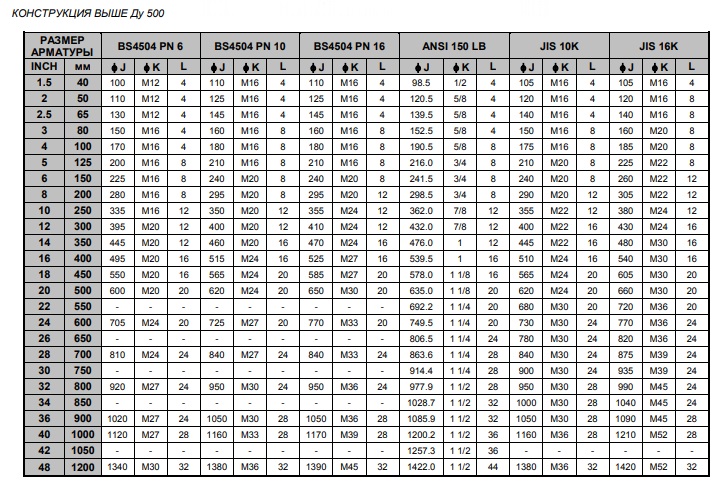

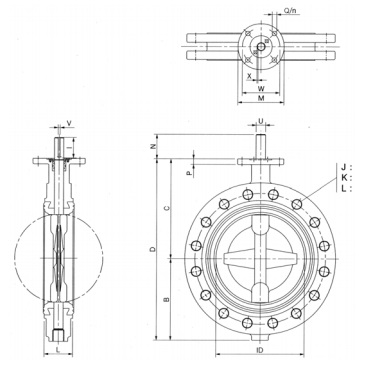

ТИП : „U“

ТИП : „U“

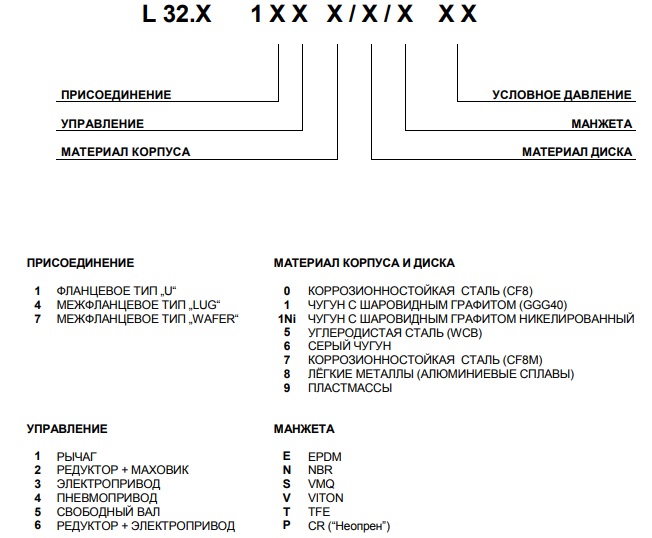

Структура типового номера
