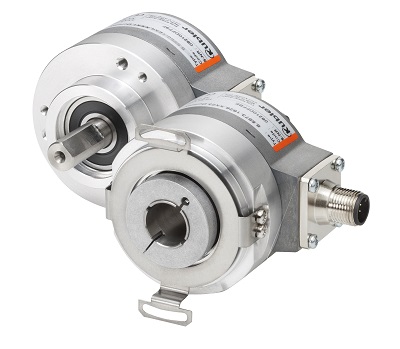

Абсолютные энкодеры Kuebler

Абсолютные энкодеры  выдают информацию о местоположении в виде цифровых числовых данных. Поскольку это числовое значение однозначно на всем диапазоне абсолютных энкодеров, то не требуется начальная контрольная настройка, которая нужна для инкрементальных энкодеров. Передача абсолютных значений от датчика к аппарату управления или серворегулятору происходит последовательно. При этом используются специальные протоколы, например, SSI (Heidenhain) или Hiperface (Sick-Stegmann). В дополнение к этим актуальным позиционным значениям могут передаваться еще и другие данные, например, значения температуры или электронные данные сервомотора, на котором установлен энкодер.

В дополнение к последовательной передаче, которая осуществляется, как правило, по протоколу SSI (синхронный последовательный интерфейс), в последние десятилетия на рынке все больше и больше популярны абсолютные энкодеры с различными шинными системами.

Наиболее важные шинные системы для передачи данных:

  • Profibus
  • CAN-/CANOpen
  • DeviceNet
  • AS-Interface
  • различные протоколы Ethernet (ProfiNet, EtherCAT, Ethernet Powerlink)

Среди датчиков вращения различают такие, в которых происходит только один поворот и затем снова начинается с нуля (однооборотные энкодеры), и такие, которые могут осуществлять несколько оборотов (многооборотные энкодеры). В оптических многооборотных энкодерах используются либо несколько кодовых дисков, которые соединены внизу под приводом, либо электронный привод для осуществления вращений.

В абсолютных однооборотных энкодерахKuebler каждой позиции угла присваивается кодированное позиционное значение. Это означает, что во время оборота угол поворота известен. Чтобы абсолютная позиция оставалась известной после нескольких оборотов, должны быть сосчитаны обороты от устройства управления и сохранены  при выключении. Кроме того, следует обратить внимание на то, чтобы измерительная система после выключения не была переставлена по недоразумению.

Датчик постоянно выдает однозначно описанную позицию угла как цифровой сигнал в электрический выход.

В абсолютных многооборотных энкодерахKuebler каждой позиции угла и каждому полному обороту присваивается кодированное позиционное значение. Это означает, что во время оборота угол поворота известен. Чтобы абсолютная позиция оставалась известной после нескольких оборотов, обороты должны быть сосчитаны. Кроме того, следует обратить внимание на то, чтобы измерительная система после выключения не была переставлена по недоразумению. При повторном включении выдается правильное абсолютное значение. Нулевое положение или установка в исходное положение не нужны.





Kuebler энкодер абсолютный однооборотный









Описание

Kuebler энкодер абсолютный однооборотный миниатюрный магнитный со сплошным / полым валом

Kuebler энкодер абсолютный однооборотный компактный магнитный Sendix со сплошным / полым валом

Kuebler энкодер абсолютный однооборотный компактный магнитный Sendix со сплошным / полым валом

Серия

2450 / 2470

3650 / 3670

3651 / 3671

Размер, мм

Ø 24

Ø 36

Ø 36

Вал, мм

Ø 6.00

Ø 6.35 / 10.00

Ø 8.00 / 10.00

Макс. число оборотов, 1/мин

12000

6000

6000

Вид защиты

IP 64

IP 69k

IP 69k

Вид выхода

SSI

SSI

Аналоговый  0...10V
Аналоговый 4...20mA
Аналоговый 0...5V

Вид подключения

Кабель

Кабель / разъем М12

Кабель / разъем М12

Макс. разрешение, бит

12

9

12

Рабочая температура

-20...+85°C



-40...+85°C



-40...+85°C



Напряжение питания, V DC

5



5…30

10…30

15…30

Примечание



ATEX 2,22

Стойкий к морской воде

ATEX 2,22

Стойкий к морской воде

Сертификат  e1













Описание

Kuebler энкодер абсолютный однооборотный компактный оптический Sendix со сплошным / полым валом

Kuebler энкодер абсолютный однооборотный компактный оптический Sendix со сплошным / полым валом CANopen®

Kuebler энкодер абсолютный однооборотный компактный магнитный Sendix со сплошным / полым валом CANopen®

Серия

F3653 / F3673

F3658 / F3678

M3658 / M3678

Размер, мм

Ø 36

Ø 36

Ø 36

Вал, мм

Ø 10.00

Ø 10.00

Ø 8.00 / 10.00

Макс. число оборотов, 1/мин

12000

12000

6000

Вид защиты

IP 67

IP 67

IP 69k

Вид выхода

SSI
BiSS
SSI/BiSS + SinCos
SSI/BiSS + RS422

CANopen®

CANopen®

Вид подключения

Кабель / разъем М12

Кабель

Кабель / разъем М12

Макс. разрешение, бит

17

16

14

Рабочая температура

-40...+90°C



-40...+85°C



-40...+85°C



Напряжение питания, V DC

5

10…30

10…30

5…30

Примечание

ATEX 2,22

Стойкий к морской воде

ATEX 2,22

Стойкий к морской воде

ATEX 2,22

Стойкий к морской воде















Описание

Kuebler энкодер абсолютный однооборотный компактный магнитный Sendix со сплошным / полым валом SAE J1939

Kuebler энкодер абсолютный однооборотный оптический Sendix со сплошным / полым валом

Kuebler энкодер абсолютный однооборотный стандартный оптический со сплошным / полым валом

Серия

М3658 / М3678

5853 / 5873

5850, 5852 / 5870, 5872

Размер, мм

Ø 36

Ø 58

Ø 58

Вал, мм

Ø 8.00 / 10.00

Ø 10.00 / 14.00

Ø 10.00 / 12.00

Макс. число оборотов, 1/мин

6000

12000 / 9000

12000 / 6000

Вид защиты

IP 69k

IP 67

IP 65

Вид выхода

SAE J1939

SSI
BiSS
SSI/BiSS + SinCos

Аналоговый 4…20mA (только для 5850)

Параллельный

Вид подключения

Кабель / разъем М12

Кабель / разъем М23

Кабель / разъем М23

Макс. разрешение, бит

14

17

14

Рабочая температура

-40...+85°C



-40...+90°C



-20...+85°C (+80°C для 5872)



Напряжение питания, V DC

8…30

5

10…30

5

10…30

Примечание

ATEX 2,22

Стойкий к морской воде

SIL

Стойкий к морской воде





































Описание

Kuebler энкодер абсолютный однооборотный стандартный оптический Sendix со сплошным / полым валом Profibus

Kuebler энкодер абсолютный однооборотный стандартный оптический Sendix со сплошным / полым валом CANopen®

Kuebler энкодер абсолютный однооборотный стандартный оптический Sendix со сплошным / полым валом EtherCAT

Серия

5858 / 5878

5858 / 5878

5858 / 5878

Размер, мм

Ø 58

Ø 58

Ø 58

Вал, мм

Ø 10.00 / 15.00

Ø 10.00 / 15.00

Ø 10.00 / 15.00

Макс. число оборотов, 1/мин

9000

9000

9000

Вид защиты

IP 67

IP 67

IP 67

Вид выхода

Profibus

CANopen®

EtherCAT

Вид подключения

Кабель / разъем М12

Кабель / разъем М12, М23

Разъем М12

Макс. разрешение, бит

16

16

16

Рабочая температура

-40...+80°C



-40...+80°C



-40...+80°C



Напряжение питания, V DC

10…30

10…30

10…30

Примечание

ATEX 2,22

Стойкий к морской воде

ATEX 2,22

Стойкий к морской воде

ATEX 2,22

Стойкий к морской воде















Описание

Kuebler энкодер абсолютный однооборотный стандартный оптический Sendix со сплошным / полым валом Profinet

Kuebler энкодер абсолютный однооборотный оптический с полым валом из нержавеющей стали

Kuebler энкодер абсолютный однооборотный оптический Sendix со сплошным валом ATEX

Серия

5858 / 5878

5876

7053

Размер, мм

Ø 58

Ø 58

Ø 70

Вал, мм

Ø 10.00 / 15.00

Ø 12.00

Ø 12.00

Макс. число оборотов, 1/мин

9000

6000

6000

Вид защиты

IP 67

IP 67

IP 67

Вид выхода

Profinet

SSI
Параллельный

SSI
RS485

Вид подключения

Разъем М12

Кабель / разъем М12

Кабель

Макс. разрешение, бит

16

14

17

Рабочая температура

-40...+85°C



-20...+80°C



-40...+60°C



Напряжение питания, V DC

10…30

5

10…30

10…30

Примечание

ATEX 2,22

Стойкий к морской воде

ATEX 2,22



ATEX 1,2,21,22

Стойкий к морской воде













Описание

Kuebler энкодер абсолютный однооборотный оптический Sendix со сплошным валом Profibus ATEX

Kuebler энкодер абсолютный однооборотный оптический Sendix со сплошным валом CANopen® ATEX

Kuebler энкодер абсолютный однооборотный оптический Sendix со сплошным / полым валом ATEX

Серия

7058

7058

7031

Размер, мм

Ø 70

Ø 70

Ø 70

Вал, мм

Ø 12.00

Ø 12.00

Ø 12.00

Макс. число оборотов, 1/мин

6000

6000

6000

Вид защиты

IP 67

IP 67

IP 65

Вид выхода

Profibus

CANopen®

SSI
Аналоговый 4...20mA
Параллельный

Вид подключения

Кабель

Кабель

Кабель

Макс. разрешение, бит

16

16

14

Рабочая температура

-40...+60°C



-40...+60°C



-20...+60°C



Напряжение питания, V DC

10…30

10…30

5

10…30

Примечание

ATEX 1,2,21,22

Стойкий к морской воде

ATEX 1,2,21,22

Стойкий к морской воде

ATEX 1,2,21,22





Kuebler энкодер абсолютный многооборотный







Описание

Kuebler энкодер абсолютный многооборотный компактный оптический Sendix со сплошным / полым валом

Kuebler энкодер абсолютный многооборотный  компактный оптический Sendix со сплошным / полым валом CANopen®

Kuebler энкодер абсолютный многооборотный оптический Sendix со сплошным / полым валом

Серия

F3663 / F3683

F3668 / F3688

5863 / 5883

Размер, мм

Ø 36

Ø 36

Ø 58

Вал, мм

Ø 10.00

Ø 10.00

Ø 10.00 / 14.00

Макс. число оборотов, 1/мин

12000

12000

12000 / 9000

Вид защиты

IP 67

IP 67

IP 67

Вид выхода

SSI
BiSS
SSI/BiSS + SinCos
SSI/BiSS + RS422

CANopen®

SSI
BiSS
SSI/BiSS + SinCos

Вид подключения

Кабель

Кабель

Кабель / разъем М23

Макс. разрешение, бит

17+24

17+24

17+12

Рабочая температура

-40...+90°C



-40...+85°C



-40...+90°C



Напряжение питания, V DC

5

10…30

5

10…30

5

10…30

Примечание

ATEX 2,22

Стойкий к морской воде

ATEX 2,22

Стойкий к морской воде

SIL

Стойкий к морской воде





















Описание

Kuebler энкодер абсолютный многооборотный стандартный оптический Sendix со сплошным / полым валом

Kuebler энкодер абсолютный многооборотный стандартный оптический со сплошным / полым валом

Kuebler энкодер абсолютный многооборотный стандартный оптический Sendix со сплошным / полым валом Profibus

Серия

5863 / 5883

5862 / 5882

5868 / 5888

Размер, мм

Ø 58

Ø 58

Ø 58

Вал, мм

Ø 10.00 / 15.00

Ø 10.00 / 12.00

Ø 10.00 / 15.00

Макс. число оборотов, 1/мин

12000 / 9000

6000

9000

Вид защиты

IP 67

IP 65

IP 67

Вид выхода

SSI
BiSS
SSI/BiSS + SinCos
SSI/BiSS + RS422

SSI
RS485
SSI/BiSS + SinCos
SSI/BiSS + RS422

Profibus

Вид подключения

Кабель / разъем М12, 23

Кабель / разъем М23

Кабель / разъем М12

Макс. разрешение, бит

17+12

13+12

16+12

Рабочая температура

-40...+90°C



-20...+70°C



-40...+80°C



Напряжение питания, V DC

5

10…30

5…30

10…30

Примечание

ATEX 2,22

Стойкий к морской воде



ATEX 2,22

Стойкий к морской воде























Описание

Kuebler энкодер абсолютный многооборотный стандартный оптический Sendix со сплошным / полым валом CANopen®

Kuebler энкодер абсолютный многооборотный стандартный оптический Sendix со сплошным / полым валом EtherCAT

Kuebler энкодер абсолютный многооборотный стандартный оптический Sendix со сплошным / полым валом Profinet

Серия

5868 / 5888

5868 / 5888

5868 / 5888

Размер, мм

Ø 58

Ø 58

Ø 58

Вал, мм

Ø 10.00 / 15.00

Ø 10.00 / 15.00

Ø 10.00

Макс. число оборотов, 1/мин

9000

9000

9000

Вид защиты

IP 67

IP 67

IP 67

Вид выхода

CANopen®
CANopen-Lift

EtherCAT

Profinet

Вид подключения

Кабель / разъем М12, M23

Разъем М12

Разъем М12

Макс. разрешение, бит

16+12

16+12

16

Рабочая температура

-40...+80°C



-40...+80°C



-40...+85°C



Напряжение питания, V DC

10…30

10…30

10…30

Примечание

ATEX 2,22

Стойкий к морской воде

ATEX 2,22

Стойкий к морской воде

ATEX 2,22

Стойкий к морской воде





















Описание

Kuebler энкодер абсолютный многооборотный стандартный оптический со сплошным / полым валом DeviceNet

Kuebler энкодер абсолютный многооборотный оптический с большим полым валом Profibus

Kuebler энкодер абсолютный многооборотный оптический с большим полым валом CANopen® DeviceNet

Серия

5860

9080

9080

Размер, мм

Ø 60

Ø 90

Ø 90

Вал, мм

Ø 10.00 / 15.00

Ø 28.00

Ø 28.00

Макс. число оборотов, 1/мин

6000

6000

6000

Вид защиты

IP 65

IP 65

IP 65

Вид выхода

DeviceNet

Profibus

CANopen®
DeviceNet

Вид подключения

Кабель / разъем М12

Кабель / разъем М12

Кабель / разъем М12

Макс. разрешение, бит

13+12

13+12

13+12

Рабочая температура

-20...+80°C



-10...+70°C



-10...+70°C



Напряжение питания, V DC

10…30

10…30

10…30

Примечание

ATEX 2,22

























Описание

Kuebler энкодер абсолютный многооборотный оптический с большим полым валом

Kuebler энкодер абсолютный многооборотный оптический Sendix со сплошным валом ATEX

Kuebler энкодер абсолютный многооборотный оптический Sendix со сплошным валом Profibus   CANopen® ATEX

Серия

9081

7063

7068

Размер, мм

Ø 90

Ø 70

Ø 70

Вал, мм

Ø 28.00

Ø 12.00

Ø 12.00

Макс. число оборотов, 1/мин

6000

6000

6000

Вид защиты

IP 65

IP 67

IP 67

Вид выхода

SSI
RS485

SSI
RS485
SSI/BiSS + SinCos
SSI/BiSS + RS422

Profibus

CANopen®

Вид подключения

Кабель / разъем М23

Кабель

Кабель

Макс. разрешение, бит

13+12

17+12

16+12

Рабочая температура

-20...+70°C



-40...+60°C



-40...+60°C



Напряжение питания, V DC

5…30

10…30

10…30

Примечание



ATEX 1,2,21,22

Стойкий к морской воде

ATEX 1,2,21,22

Стойкий к морской воде
